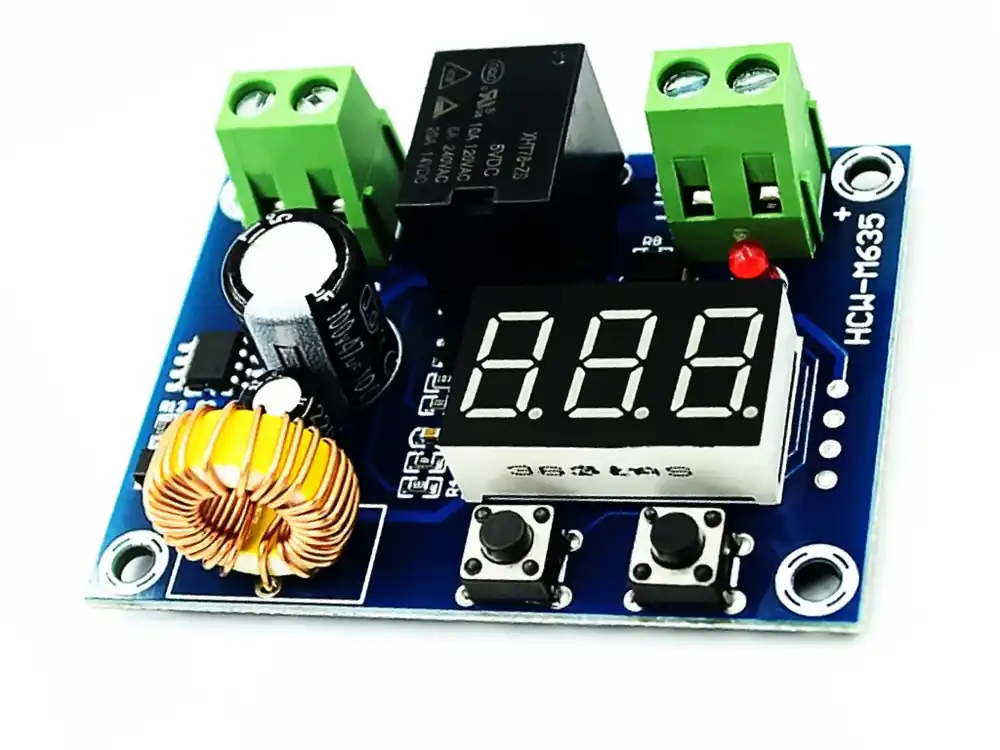

Modul nastavitelného ochranného obvodu pro akumulátory 6-48V

Modul; ochranný obvod; pro akumulátory; nastavitelný; pracovní napětí 6÷48VDC; max. špičkový proud 10A; rozměry 57 x 42 x 19 mm; svorkovnice; vhodné i pro Li-ion články.

Jednoduchý modul ochranného obvodu pro akumulátory s nastavitelnými parametry pro ochranu před vybitím. Použití je velmi jednoduché, postačí připojit akumulátor, pomocí displeje a tlačítek nastavit pracovní parametry a připojit výstup. Zapojení a zprovoznění zvládne i neznalý uživatel.

Výhody

• Výstupní proud až 10A
• Jednoduché nastavení
• Široký rozsah napájecího napětí
• S rozlišením 0,1V
• Vestavěný V-metr pro odečet napětí

Návod

1. Připojte akumulátor s napětím od 6V do 48V
2. Nastavte požadované parametry

Nastavení spodní hranice (odpojení baterie při podbití)

1. Dvojklikem stiskněte tlačítko +, poté začne blikat desetinná tečka
2. Tlačítky + a – nastavte hodnotu napětí spodní hranice
3. Po chvíli nečinosti se hodnota uloží

Nastavení horní hranice (sepnutí baterie při nabití)

1. Dvojklikem stiskněte tlačítko -, poté začne blikat desetinná tečka
2. Tlačítky + a – nastavte hodnotu hystereze napětí (zobrazená hodnota se přičítá ke spodní hranici)
   • Např. pro horní hranici 14,4V a spodní hranici 12V nastavte hodnotu 2,4V (14,4 – 12 = 2,4)
3. Po chvíli nečinosti se hodnota uloží

Kalibrace V-metru

1. Připojte V-metr na baterii
2. Stiskněte dlouze tlačítko +, poté začne displej blikat
3. Tlačítky + a – nastavte hodnotu kalibrace
4. Po chvíli nečinosti se hodnota uloží

Reset

1. Stiskem tlačítka + a – se přístroj resetuje (zobrazí se hodnota 888)

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
