Popis

Součástí balení je pouze samostatný držák svorek 221-510příslušenství je třeba zakoupit samostatně. Jedná se o úhlový adaptér 222-510 a podložka pro odlehčení tahu 222-505. Tyto produkty naleznete níže v souvisejícím zboží.

Snadná přístupnost a jednoduché přiřazení připojených vodičůto požadují platné normy VDE pro všechny přístroje v rozvaděči. Tyto požadavky mohou elektrikáři do budoucna splnit i bez toho, že by se museli vzdávat propojovacích svorek COMPACT pro všechny druhy vodičůa to díky novému upevňovacímu adaptéru, který zajišťuje spolehlivé upevnění malých svorek na nosné liště a nabízí dodatečné možnosti popisování.

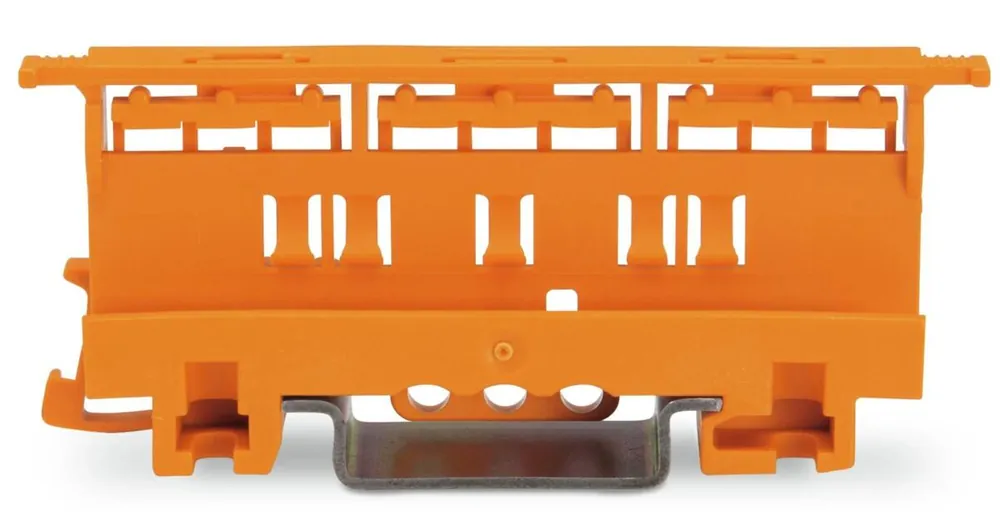

Nový upevňovací adaptér (221-510) je vhodný pro svorky řady 221-61x. Lze jej umístit na DIN lištu a v případě potřeby ho je rovněž možné šrouby připevnit k hladkému povrchu. U všech variant montáže zůstává strana směřující vpřed volná. Je k dispozici pro přilepení samolepicího popisovacího pásku, s nímž je i při dodatečné úpravě nebo rozšiřování instalace zajištěna přehlednost rozvaděče.

Praktická konstrukce:

Za velký počet svých předností vděčí nový upevňovací adaptér speciální konstrukci: Otevřená strana umožňuje technikovi otevřít ovládací páčku svorek i v nasazeném stavu. Vodiče tak lze připojit (a znovu odpojit) jak před upevněním svorky do adaptéru, tak poté. Zvolená konstrukce dále zaručuje neustálou přístupnost zkušebního otvoru. Zkoušet napětí tudíž lze i v případě, že se propojovací svorka nachází v adaptéru.

K upevnění, resp. uvolnění svorek není zapotřebí nástrojů. Malé aretační čelisti zajišťují, aby kompaktní svorky nevyklouzly z adaptéru. Upevňovací prvky jsou navíc vyrobeny tak, aby svorky nebylo možné nechtěně uvolnit bez povšimnutí.

Řada 221kompaktní propojovací svorky pro všechny druhy vodičů

Propojovací svorky řady 221-61x jsou k dispozici v provedení pro 2, 3 a 5 vodičů a jsou schopny spolehlivě upnout vodiče o průřezu od 0,5 do 6 mm2. Ve srovnání s předchozím osvědčeným modelem (řada 222) potřebuje nová propojovací svorka o 40 procent méně místa. Transparentní pouzdro navíc umožňuje jednoznačně rozpoznat nedostatečně zasunuté nebo odizolované vodiče. Dva snadno přístupné zkušební otvory umožňují pohodlné zkoušení i v nainstalovaném stavu.

Specifikace

Mechanické parametry

Elektrické parametry

Rozměry a hmotnost
